Hướng Dẫn Chi Tiết Quy Trình Lắp Đặt Đường Ống Ni Tơ Đạt Chuẩn Kỹ Thuật & An Toàn
Lắp Đặt Đường Ống Ni Tơ Là Gì? Tại Sao Cần Chuyên Nghiệp?
Lắp đặt đường ống ni tơ là quá trình thiết kế, gia công và lắp ráp hệ thống ống dẫn khí ni tơ (N2) từ nguồn cung cấp (bình chứa, máy nén, hệ thống sinh khí) đến các điểm sử dụng trong nhà máy, xí nghiệp. Khí ni tơ trơ, không cháy, không độc hại đóng vai trò thiết yếu trong nhiều ngành công nghiệp, từ làm sạch, bảo vệ, thử áp đến điều khiển tự động. Công ty Long Phát chuyên lắp các hệ thống đường ống ni tơ chuyên nghiệp trên toàn quốc giá cả cạnh tranh .
Việc lắp đặt chuyên nghiệp đảm bảo:
· An toàn tuyệt đối: Ngăn ngừa rò rỉ, nổ vỡ do áp suất.
· Độ tinh khiết khí: Tránh nhiễm bẩn, ẩm ướt vào hệ thống.
· Hiệu quả vận hành: Áp suất ổn định, lưu lượng đáp ứng nhu cầu sản xuất.
· Tuổi thọ hệ thống: Giảm thiểu hư hỏng, ăn mòn, chi phí bảo trì.
Ứng Dụng Then Chốt Của Hệ Thống Đường Ống Ni Tơ
Một hệ thống lắp đặt đường ống ni tơ bài bản phục vụ đa ngành:
· Điện tử, Bán dẫn: Tạo môi trường trơ cho sản xuất vi mạch, linh kiện.
· Thực phẩm & Đồ uống: Đóng gói khí trung tính (MAP), bảo quản, làm sạch tank/bồn.
· Dược phẩm & Hóa chất: Khí bảo vệ trong phản ứng, vận chuyển nguyên liệu.
· Luyện kim & Cơ khí: Hàn chì, hàn linh kiện, xả đường ống thử áp.
· Dầu khí & Hóa dầu: Kiểm tra rò rỉ, xì hơi, làm sạch đường ống dẫn.
Tiêu Chuẩn Vàng Trong Lắp Đặt Đường Ống Ni Tơ
1. Tiêu Chuẩn Vật Liệu
· Ống dẫn: Ống thép đen, ống thép mạ kẽm, ống inox (SS304, SS316) là lựa chọn phổ biến. Ống đồng thường dùng cho hệ thống nhỏ, áp thấp. Vật liệu phải sạch, không gỉ, phù hợp áp suất thiết kế.
· Phụ kiện đi kèm: Van (van bi, van cổng), co, tê, mặt bích phải cùng chất liệu với ống, đạt chuẩn áp lực (PN16, PN25, Class 150, Class 300…).
· Thiết bị kiểm soát: Đồng hồ đo áp, lưu lượng kế, bộ lọc khí (Filter), bộ điều áp (Regulator) chất lượng cao.
2. Tiêu Chuẩn Thiết Kế & Tính Toán
· Tuân thủ ASME B31.3 (Đường ống công nghiệp) hoặc các tiêu chuẩn tương đương.
· Tính toán kỹ lưỡng: đường kính ống (dựa trên lưu lượng, áp suất), độ dày ống, phương án bù giãn nở nhiệt.
· Bản vẽ thiết kế chi tiết, rõ ràng về routing (tuyến ống), vị trí thiết bị, điểm đấu nối.
3. Tiêu Chuẩn Gia Công & Hàn Ống
· Gia công: Cắt, uốn, taro ren chính xác, loại bỏ ba-via, làm sạch bề mặt.

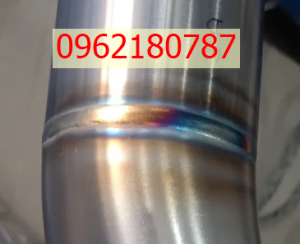

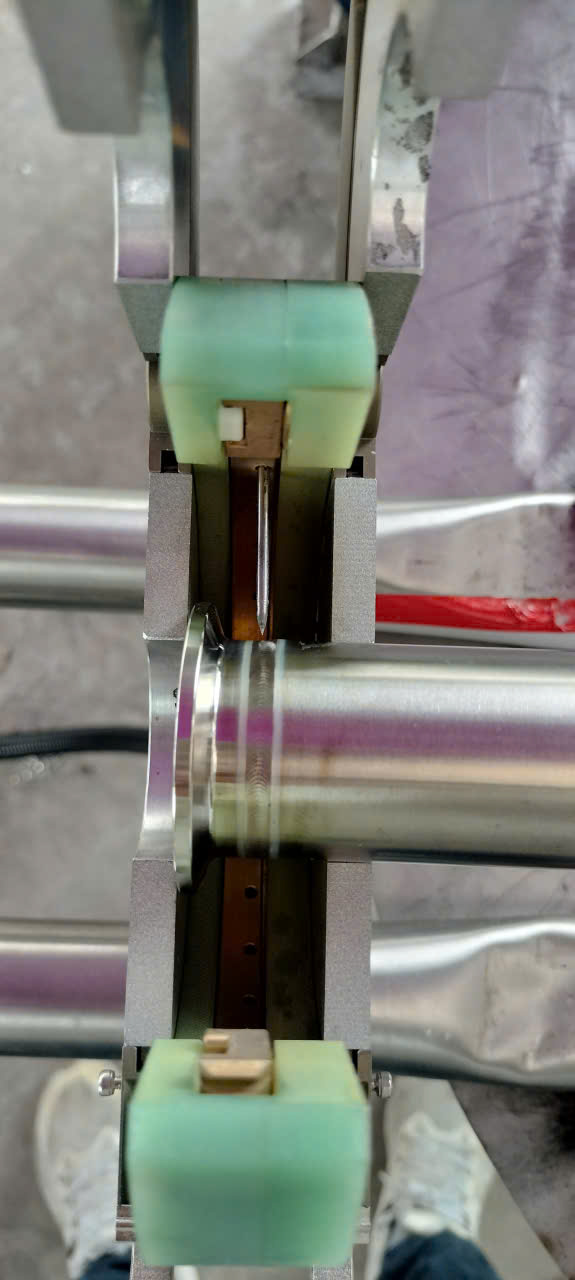

· Hàn ống: Thợ hàn có chứng chỉ. Mối hàn phải đảm bảo kín khí, không xì, không lỗ rỗ. Kiểm tra mối hàn bằng siêu âm (UT) hoặc chụp X-quang (RT).
Quy Trình 7 Bước Lắp Đặt Đường Ống Ni Tơ Chuyên Nghiệp :
Bước 1: Khảo Sát & Tư Vấn Thiết Kế
Chuyên gia khảo sát hiện trường, tư vấn giải pháp tối ưu về công năng, chi phí và lập bản vẽ kỹ thuật chi tiết.
Bước 2: Lựa Chọn & Chuẩn Bị Vật Tư
Cung cấp vật tư đúng chủng loại, chất lượng, có chứng chỉ CO/CQ. Vệ sinh ống và phụ kiện trước khi thi công.
Bước 3: Triển Khai Lắp Đặt Hệ Thống Giá Đỡ
Lắp đặt hệ thống giá đỡ (Support), treo ống (Hanger) chắc chắn, đúng khoảng cách kỹ thuật, đảm bảo độ ổn định và chịu lực.
Bước 4: Gia Công & Lắp Đặt Đường Ống
Tiến hành cắt, uốn, hàn và lắp đặt ống theo đúng bản vẽ. Chú ý độ dốc, vị trí đặt bẫy ngưng (drip leg) để xả nước ngưng.
Bước 5: Lắp Đặt Thiết Bị & Phụ Kiện
Lắp đặt van, đồng hồ đo, bộ lọc, bộ điều áp tại các vị trí quy định. Đảm bảo chiều lắp đặt chính xác.
Bước 6: Kiểm Tra Áp Lực & Rò Rỉ (Pressure Test)
· Thử nghiệm bằng khí trơ (Nitơ hoặc Không khí nén): Tăng áp suất lên mức quy định (thường 1.5 lần áp suất làm việc) và giữ áp.
· Phát hiện rò rỉ: Bôi dung dịch xà phòng lên toàn bộ mối hàn, khớp nối hoặc dùng máy dò rò rỉ khí.
· Đánh giá: Hệ thống đạt yêu cầu khi áp suất không sụt giảm và không phát hiện điểm rò rỉ.
Bước 7: Vệ Hệ Thống, Chạy Thử & Bàn Giao
· Thổi sạch (Purging): Dùng khí ni tơ sạch để thổi đẩy bụi, tạp chất ra khỏi hệ thống.
· Chạy thử nghiệm có tải: Vận hành thực tế với khí ni tơ.
· Đào tạo & Bàn Giao: Hướng dẫn vận hành, bảo trì và bàn giao hồ sơ hoàn công, bản vẽ as-built.
Lưu Ý An Toàn Hàng Đầu Khi Lắp Đặt Đường Ống Ni Tơ
1. An toàn áp suất: Tuyệt đối tuân thủ quy trình thử áp. Không dùng khí Oxy để thử.
2. Phòng ngừa ngạt khí: Lắp đặt trong không gian kín phải có thông gió. Gắn cảnh báo “Nguy cơ thiếu Oxy”.
3. Bảo hộ lao động: Nhân viên phải dùng kính, găng tay, giày bảo hộ. Khi hàn cần mặt nạ, tấm chắn.
4. Kiểm soát nguồn lửa: Cấm lửa, hút thuốc gần khu vực thi công, đặc biệt khi có rò rỉ khí.
Bảng So Sánh Vật Liệu Lắp Đặt Đường Ống Ni Tơ Phổ Biến
Vật Liệu Ưu Điểm Nhược Điểm Ứng Dụng Phù Hợp
Ống Inox (SS304/316) Chống ăn mòn tốt, sạch, bền, đẹp. Chi phí cao nhất. Ngành thực phẩm, dược, điện tử, môi trường khắc nghiệt.
Ống Thép Mạ Kẽm Chịu lực tốt, chi phí hợp lý, dễ thi công. Có nguy cơ gỉ nếu lớp mạ bị xước. Nhà máy cơ khí, khí nén thông thường, môi trường khô ráo.
Ống Đồng Dẻo, dễ uốn, chống ăn mòn. Chịu áp thấp, giá thành cao. Hệ thống nhỏ, áp suất thấp, phòng lab.
Chọn Đơn Vị Lắp Đặt Đường Ống Ni Tơ Uy Tín Cần Xem Gì?
· Kinh Nghiệm & Năng Lực: Hỏi portfolio các dự án tương tự đã thực hiện.
· Đội Ngũ Kỹ Thuật: Có thợ hàn, kỹ sư được đào tạo và chứng nhận.
· Quy Trình Chuẩn: Cam kết tuân thủ quy trình 7 bước và tiêu chuẩn kỹ thuật.
· Vật Tư Chính Hãng: Minh bạch nguồn gốc vật tư, có chứng chỉ chất lượng.
· Dịch Vụ Hậu Mãi: Chế độ bảo hành, bảo trì định kỳ rõ ràng.
Kết Luận
Lắp đặt đường ống ni tơ không đơn thuần là công việc cơ khí thông thường, mà là một dự án kỹ thuật đòi hỏi sự chính xác, am hiểu tiêu chuẩn và đặt an toàn lên hàng đầu. Một hệ thống được lắp đặt bài bản chính là nền tảng cho quá trình sản xuất liên tục, an toàn và hiệu quả của doanh nghiệp.
